1. 연필심의 재료 공학적 구성 원리
현대의 연필심(Pencil Lead)은 명칭과 달리 납(Lead)이 전혀 포함되지 않으며, 탄소 동소체인 흑연(Graphite)과 규산염 광물인 점토(Clay)를 주원료로 혼합하여 제조되는 복합 소재(Composite Material)입니다.
이 두 원료는 각기 다른 물리적 임무를 수행합니다. 흑연은 탄소 원자가 육각형 벌집 모양으로 층을 이룬 구조를 지니며, 층간 결합력이 약한 반데르발스 힘(van der Waals force)으로 이루어져 있어 지류 표면과의 마찰 시 쉽게 박리되어 검은 궤적을 남기는 윤활제 및 발색제 역할을 담당합니다. 반면 점토는 수분을 가하여 혼합한 뒤 고온에서 구워낼 경우 입자 간의 결속을 강화하는 세라믹 바인더(Binder) 역할을 수행하여, 외부 하중(필압)을 견디는 기계적 강도를 부여합니다.

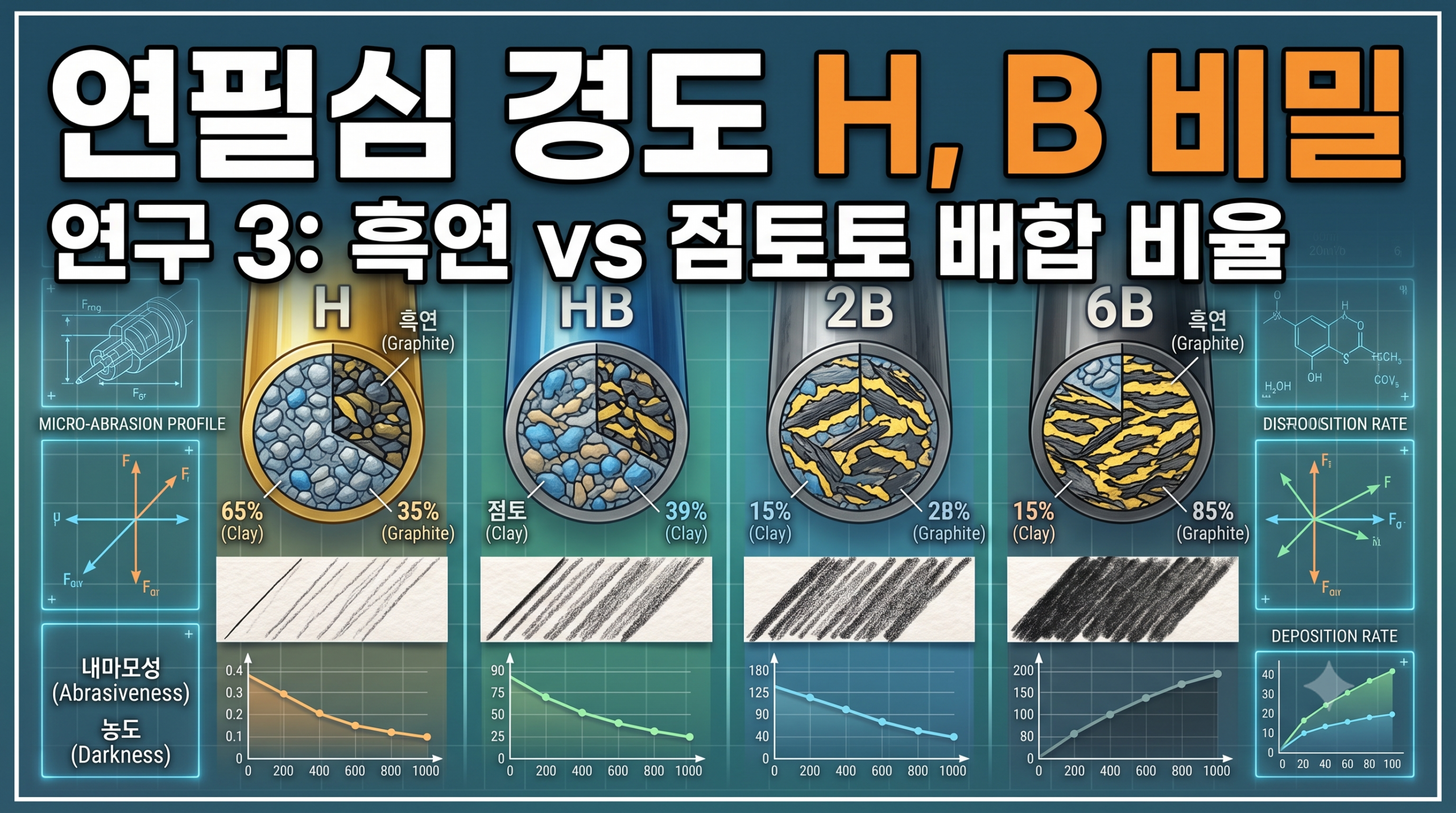

2. H(Hardness)와 B(Blackness) 등급을 결정하는 배합 비율의 역학
연필의 규격은 유럽식 표기법에 따라 H(Hard)와 B(Black), 그리고 중간 기준점인 HB와 F(Firm)로 분류됩니다. 해당 경도와 농도의 등급은 전적으로 흑연과 점토의 질량 배합 비율(Mixing Ratio)에 의해 통제됩니다.
점토의 혼합 비율이 증가할수록 연필심의 물리적 강도는 상승하고 지류 표면과의 마찰 시 박리되는 흑연의 양이 감소하여 선의 농도가 연해집니다. 이는 H 등급(1H ~ 9H)으로 지정됩니다. 반대로 흑연의 혼합 비율을 높이면 점토 바인더의 결속 면적이 축소되어 강도는 저하되지만, 적은 마찰 계수와 하중으로도 다량의 흑연 입자가 지류에 전이되어 짙고 부드러운 선을 생성합니다. 이는 B 등급(1B ~ 9B)으로 지정됩니다. 산업 표준에서 HB 규격은 보편적으로 흑연과 점토를 68대 32 내외의 비율로 배합하여 강도와 발색력의 균형을 산출한 지표입니다.
3. 경도 등급별 흑연 및 점토 배합 비율 데이터
| 등급 표기 | 주 용도 분류 | 흑연 비율 (%) | 점토 비율 (%) | 물리적 특성 및 발색 결과 |
| 8H – 9H | 정밀 제도, 금속 마킹 | 30 – 40 | 60 – 70 | 극강의 경도, 마모율 최저, 매우 연한 회색 |
| 4H – 5H | 건축 제도, 보조선 | 45 – 50 | 50 – 55 | 높은 강도, 정밀한 세선 유지력 우수 |
| H – 2H | 일반 제도, 수학 필기 | 60 – 65 | 35 – 40 | 단단한 필기감, 선명하고 얇은 선 산출 |
| HB – F | 일반 필기, 사무용 | 65 – 70 | 30 – 35 | 강도 및 농도의 표준 균형, 범용성 최상 |
| 2B – 4B | 미술 스케치, 속기 | 75 – 85 | 15 – 25 | 무른 경도, 짙은 흑색, 높은 마모율 |
| 6B – 8B | 소묘 톤 작업, 드로잉 | 85 – 90 이상 | 10 – 15 미만 | 최저 강도(파단 주의), 극대화된 흑색 발색 |
주: 해당 비율은 산업 평균 수치이며, 제조사의 탄소 미립자 가공 기술 및 첨가물(왁스 등)에 따라 미세한 편차가 존재합니다.
4. 제조 공정(소성 및 함침)이 물리적 특성에 미치는 영향
흑연과 점토의 물리적 결합은 단순 혼합으로 완성되지 않습니다. 배합된 혼합물은 수분을 첨가하여 반죽(Kneading)한 후, 실린더 압출기를 통해 원통형 궤적으로 성형됩니다. 이후 건조 과정을 거쳐 섭씨 800도에서 1,200도 사이의 고온 가마에서 소성(Sintering) 과정을 진행합니다. 이 열처리 과정에서 점토 성분이 유리화(Vitrification)되며 흑연 입자들을 단단한 세라믹 매트릭스(Matrix) 구조 내부에 고정시킵니다.
소성 완료 후, 연필심은 다공성 구조를 가지게 되며 필기 시의 뻑뻑함을 제거하기 위해 파라핀 왁스(Paraffin Wax)나 팜유(Palm Oil) 등 윤활 물질에 담가 기공을 채우는 함침(Impregnation) 공정을 거칩니다. 이 과정은 심의 경도를 일부 조율하고 지면과의 슬립성(Slip Property)을 부여하여 최종적인 사용자의 필기감을 완성하는 공학적 마무리에 해당합니다.
5. 결론 및 산업적 시사점
연필심의 경도와 농도는 흑연의 단일 품질이 아닌, 흑연과 점토 간의 기계적 배합 비율과 열역학적 공정의 결과물입니다. 각기 다른 물성을 지닌 원자재의 상호 보완적 결합을 통해 9H부터 9B에 이르는 광범위한 산업 규격을 구축한 것은 재료 공학의 초기 형태를 보여주는 표준적 사례입니다. 특수 문구류를 분석하는 관점에서, H와 B 등급의 이해는 단순한 농도 차이를 넘어 표면 마찰력과 재료 파괴 역학을 이해하는 기초 지표로 활용됩니다.
